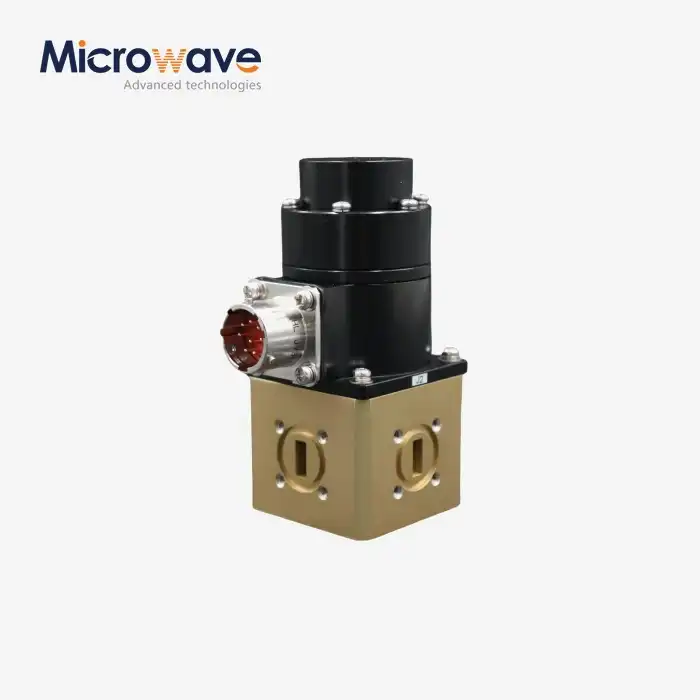

Jakie są typowe tłumienie wtrąceniowe i izolacja dla przełączników elektromechanicznych z falowodem?

Omawiając charakterystykę wydajnościową Przełączniki elektromechaniczne falowodowe, wyróżniają się dwa krytyczne parametry: tłumienie wtrąceniowe i izolacja. Zazwyczaj wysokiej jakości przełączniki elektromechaniczne Waveguide wykazują wartości tłumienia wtrąceniowego w zakresie od 0.2 do 0.5 dB w całym zakresie częstotliwości roboczych, podczas gdy wartości izolacji powszechnie przekraczają 60 dB, a modele premium osiągają do 80 dB lub więcej. Te specyfikacje są kluczowe dla utrzymania integralności sygnału w wymagających zastosowaniach, takich jak systemy radarowe, komunikacja satelitarna i instalacje wojskowe, w których precyzyjne kierowanie sygnałem i minimalne zakłócenia są niezbędne do optymalnej wydajności systemu.

Zrozumienie strat wtrąceniowych i specyfikacji izolacji

• Parametry techniczne i ich znaczenie

Specyfikacje techniczne przełączników elektromechanicznych Waveguide odgrywają kluczową rolę w określaniu ich wydajności i przydatności do różnych zastosowań. Advanced Microwave produkuje przełączniki elektromechaniczne Waveguide, które mogą osiągnąć wysokiej jakości transmisję sygnału, charakteryzując się niewielkim rozmiarem, szeroką przepustowością, wysoką zdolnością do obsługi mocy, niskim współczynnikiem SWR, minimalnymi stratami i doskonałą izolacją. Te cechy sprawiają, że są one niezbędne w systemach radarowych, zastosowaniach przeciwdziałania elektronicznego, komunikacji satelitarnej oraz stacjach naziemnych wojskowych i komercyjnych. Podczas badania tłumienności wtrąceniowej kluczowe jest zrozumienie, że parametr ten reprezentuje ilość mocy sygnału utraconej podczas transmisji przez przełącznik. Nowoczesne techniki produkcji i precyzyjna inżynieria umożliwiają tym przełącznikom utrzymanie wyjątkowo niskich wartości tłumienności wtrąceniowej, zwykle w zakresie od 0.2 do 0.5 dB, zapewniając minimalną degradację sygnału nawet w złożonych systemach RF.

• Metody i standardy pomiarowe

Pomiar tłumienności wtrąceniowej i izolacji w Przełączniki elektromechaniczne falowodowe wymaga wyrafinowanych procedur testowych i specjalistycznego sprzętu. Standardowe w branży analizatory sieci wektorowych (VNA) są wykorzystywane do pomiaru parametrów S, zapewniając dokładne dane zarówno o tłumieniu wstawiania, jak i charakterystyce izolacji. Pomiary te są przeprowadzane w całym zakresie częstotliwości roboczych przełącznika, zapewniając spójną wydajność we wszystkich zamierzonych zastosowaniach. Proces testowania obejmuje wiele etapów kalibracji i procedur weryfikacyjnych w celu zapewnienia dokładności i powtarzalności pomiarów. Obiekty testowe Advanced Microwave są wyposażone w najnowocześniejszy sprzęt pomiarowy zdolny do charakteryzowania wydajności przełącznika do 110 GHz, zapewniając precyzyjną weryfikację specyfikacji dla każdej wyprodukowanej jednostki.

• Wpływ na wydajność systemu

Specyfikacje tłumienności wstawiania i izolacji przełączników elektromechanicznych Waveguide mają bezpośredni wpływ na ogólną wydajność systemu. Przełączniki Advanced Microwave są zaprojektowane tak, aby zapewniać optymalną wydajność dzięki swoim cechom małego rozmiaru, szerokiego pasma i możliwości obsługi dużej mocy. W praktycznych zastosowaniach niska tłumienność wstawiania zapewnia utrzymanie siły sygnału w całym systemie, podczas gdy wysoka izolacja zapobiega niepożądanemu wyciekowi sygnału między portami. Jest to szczególnie istotne w przypadku wrażliwych zastosowań, takich jak systemy radarowe i komunikacja satelitarna, gdzie integralność sygnału ma pierwszorzędne znaczenie. Wydajność przełączników bezpośrednio wpływa na parametry systemu, takie jak współczynnik szumów, zakres dynamiki, a ostatecznie na jakość komunikacji lub możliwości wykrywania.

Czynniki wpływające na wydajność przełącznika

• Względy środowiskowe

Czynniki środowiskowe odgrywają znaczącą rolę w wydajności Przełączniki elektromechaniczne falowodowe. Advanced Microwave produkuje te przełączniki o solidnej konstrukcji, które zachowują swoje cechy małych rozmiarów, szerokości pasma, obsługi dużej mocy, niskiego współczynnika SWR, minimalnych strat i wysokiej izolacji w szerokim zakresie warunków pracy. Zmiany temperatury, wilgotność i ciśnienie atmosferyczne mogą mieć wpływ na wydajność przełącznika, szczególnie pod względem tłumienia wtrąceniowego i izolacji. Przełączniki są zaprojektowane z odpowiednimi mechanizmami uszczelniającymi i kompensacji temperatury, aby zapewnić stabilną pracę w różnych warunkach środowiskowych, od instalacji naziemnych po aplikacje satelitarne. Przeprowadzane są obszerne testy środowiskowe w celu sprawdzenia stabilności działania w różnych warunkach.

• Wybór materiałów i proces produkcyjny

Wybór materiałów i procesów produkcyjnych znacząco wpływa na wydajność przełączników elektromechanicznych Waveguide. Wiedza Advanced Microwave w zakresie produkcji przełączników zapewnia optymalny dobór materiałów dla różnych komponentów, przyczyniając się do charakterystyki przełączników, takich jak mały rozmiar, obsługa dużej mocy i doskonała izolacja. Sekcje falowodów są zazwyczaj produkowane z materiałów o wysokiej przewodności, takich jak aluminium lub mosiądz, z precyzyjnymi tolerancjami obróbki, aby utrzymać niską stratę wstawiania. Mechanizm przełączający wykorzystuje starannie dobrane materiały na styki i siłowniki, aby zapewnić niezawodną pracę i stałą wydajność przez miliony cykli przełączania. Obróbka powierzchni i procesy powlekania są zoptymalizowane w celu zwiększenia wydajności RF i trwałości.

• Rozważania dotyczące zakresu częstotliwości

Zakres częstotliwości roboczych jest krytycznym czynnikiem wpływającym na wydajność przełącznika. Elektromechaniczne przełączniki falowodowe Advanced Microwave są zaprojektowane tak, aby zachować swoje wyjątkowe właściwości w określonych pasmach częstotliwości. Związek między częstotliwością a parametrami wydajności jest starannie rozważany w fazie projektowania, zapewniając optymalną tłumienność wstawiania i izolację w całym paśmie operacyjnym. Wyższe częstotliwości zazwyczaj stwarzają większe wyzwania w utrzymaniu niskiej tłumienność wstawiania, wymagając bardziej precyzyjnych tolerancji produkcyjnych i zoptymalizowanych projektów. Przełączniki są zaprojektowane tak, aby zapewniać stałą wydajność w określonych zakresach częstotliwości, dzięki czemu nadają się do różnych zastosowań w radarach, łączności satelitarnej i systemach walki elektronicznej.

Zastosowania i wymagania wydajnościowe

• Aplikacje wojskowe i obronne

W zastosowaniach wojskowych i obronnych, Przełączniki elektromechaniczne falowodowe muszą spełniać rygorystyczne wymagania dotyczące wydajności. Advanced Microwave produkuje przełączniki, które wyróżniają się w tych wymagających środowiskach, charakteryzując się niewielkim rozmiarem, szeroką przepustowością, wysoką zdolnością do obsługi mocy, niskim współczynnikiem SWR, minimalnymi stratami i doskonałą izolacją. Te cechy są niezbędne dla systemów radarowych, elektronicznego sprzętu przeciwdziałającego i wojskowych sieci komunikacyjnych. Przełączniki muszą utrzymywać niezawodną wydajność w trudnych warunkach, zapewniając jednocześnie minimalną degradację sygnału. Zastosowania wojskowe często wymagają, aby przełączniki obsługiwały wysokie poziomy mocy, zachowując jednocześnie doskonałą izolację, aby zapobiec zakłóceniom między krytycznymi komponentami systemu. Solidna konstrukcja i niezawodna wydajność tych przełączników sprawiają, że idealnie nadają się do wdrażania w taktycznych i strategicznych systemach obronnych.

• Systemy komunikacji satelitarnej

Systemy komunikacji satelitarnej stanowią kolejny krytyczny obszar zastosowań dla przełączników elektromechanicznych Waveguide. Przełączniki Advanced Microwave są zaprojektowane tak, aby sprostać wyjątkowym wyzwaniom zastosowań kosmicznych, zachowując swoje cechy małych rozmiarów, szerokości pasma i wysokiej izolacji w środowisku kosmicznym. Przełączniki te odgrywają kluczową rolę w systemach ładunku satelitarnego, sprzęcie stacji naziemnych i sieciach komunikacyjnych w kosmosie. Wymagająca natura zastosowań satelitarnych wymaga przełączników o wyjątkowej niezawodności, minimalnej tłumienności wstawiania w celu zachowania siły sygnału na duże odległości i wysokiej izolacji w celu zapobiegania zakłóceniom między różnymi kanałami komunikacyjnymi. Przełączniki muszą również utrzymywać stabilną wydajność pomimo zmian temperatury i narażenia na promieniowanie w środowisku kosmicznym.

• Zastosowania komercyjne i badawcze

Zastosowania komercyjne i badawcze korzystają z wszechstronności przełączników elektromechanicznych Waveguide. Advanced Microwave produkuje przełączniki, które zachowują swoje doskonałe właściwości w szerokim zakresie zastosowań, od komercyjnych transmisji po obiekty badań naukowych. Przełączniki te są wykorzystywane w systemach testowych i pomiarowych, komercyjnych sieciach komunikacyjnych i laboratoriach badawczych. Połączenie małych rozmiarów, szerokiego pasma i doskonałej izolacji sprawia, że ​​przełączniki te nadają się do różnych konfiguracji eksperymentalnych i instalacji komercyjnych. Zastosowania badawcze często wymagają precyzyjnej kontroli nad sygnałami RF, co sprawia, że ​​niskie tłumienie wtrąceniowe i wysokie właściwości izolacyjne są szczególnie cenne.

Podsumowanie

Typowe parametry tłumienia wtrąceniowego i izolacji Przełączniki elektromechaniczne falowodowe są kluczowymi parametrami wydajności, które bezpośrednio wpływają na funkcjonalność systemu w różnych aplikacjach. Dzięki wartościom tłumienia wstawiania zwykle w zakresie od 0.2 do 0.5 dB i izolacji przekraczającej 60 dB, przełączniki te zapewniają niezbędną wydajność dla wymagających aplikacji w obronności, komunikacji satelitarnej i systemach komercyjnych. Advanced Microwave Technologies Co., Ltd jest Twoim zaufanym partnerem w zakresie rozwiązań technologii mikrofalowej. Dzięki naszemu doskonałemu systemowi łańcucha dostaw, bogatemu doświadczeniu produkcyjnemu trwającemu ponad 20 lat i profesjonalnemu zespołowi ds. badań i rozwoju technicznego dostarczamy najwyższej jakości produkty, które spełniają najbardziej wymagające wymagania. Nasza certyfikacja ISO:9001:2008, zgodność z RoHS i zaawansowane możliwości testowania do 110 GHz zapewniają, że każdy produkt spełnia najwyższe standardy jakości. Niezależnie od tego, czy potrzebujesz niestandardowych rozwiązań, czy standardowych komponentów, nasz zespół jest gotowy wesprzeć Twój projekt szybkimi terminami dostaw i kompleksową obsługą posprzedażową.

Jeśli chcesz uzyskać więcej informacji na temat tego produktu, możesz skontaktować się z nami pod adresem sprzedaż@admicrowave.com.
