Jakie są główne zasady działania koncentrycznych tłumików o zmiennej częstotliwości?

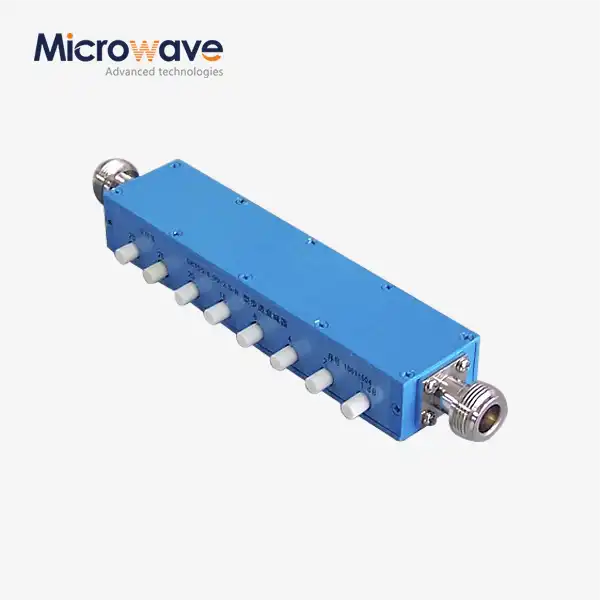

Tłumiki zmienne współosiowe to zaawansowane komponenty mikrofalowe zaprojektowane do precyzyjnego kontrolowania amplitudy sygnału w systemach RF i mikrofalowych. Urządzenia te działają na zasadzie kontrolowanej redukcji sygnału za pomocą różnych mechanizmów, w tym kart rezystancyjnych, łopatek obrotowych lub diod PIN. Podstawowa zasada działania polega na tworzeniu kontrolowanego niedopasowania impedancji lub wprowadzaniu materiałów stratnych w ścieżce sygnału w celu uzyskania pożądanych poziomów tłumienia. Zrozumienie tych zasad jest kluczowe dla inżynierów i techników pracujących w komunikacji satelitarnej, systemach obronnych i zastosowaniach lotniczych, w których precyzyjna kontrola sygnału ma pierwszorzędne znaczenie.

Zrozumienie podstawowych mechanizmów tłumienia sygnału

• Technologia karty rezystancyjnej

Mechanizm karty rezystancyjnej w tłumikach koncentrycznych o zmiennej częstotliwości stanowi jedną z najbardziej niezawodnych metod uzyskiwania precyzyjnego tłumienia sygnału. Advanced Microwave oferuje dwa typy tłumików koncentrycznych o zmiennej częstotliwości i tłumików stałych o częstotliwościach roboczych od 18 do 40 GHz, wykorzystując tę ​​zaawansowaną technologię. Proces obejmuje specjalnie zaprojektowany element rezystancyjny, który porusza się prostopadle do linii transmisyjnej, tworząc kontrolowaną absorpcję sygnału. Materiał rezystancyjny, zwykle kompozyt węglowy lub cienkowarstwowy stop metali, jest precyzyjnie wytwarzany w celu utrzymania spójnego dopasowania impedancji w całym zakresie częstotliwości roboczych. Technologia ta umożliwia inżynierom osiągnięcie niezwykle dokładnych poziomów tłumienia przy jednoczesnym zachowaniu doskonałych charakterystyk współczynnika SWR, co czyni ją idealną do zastosowań wymagających wysokiej precyzji pomiarów i zaawansowanych systemów komunikacyjnych.

• Implementacja diody PIN

W nowoczesnym Tłumiki zmienne współosiowe, technologia diod PIN zapewnia doskonałą kontrolę i niezawodność. Implementacja obejmuje strategicznie rozmieszczone diody PIN w linii transmisyjnej, które mogą być polaryzowane w celu tworzenia ścieżek o zmiennej rezystancji. Cały produkt jest wykwintnie zaprojektowany, o dobrej jakości i wysokiej precyzji, porównywalnej do podobnych wysokiej jakości produktów zagranicznych. To wyrafinowane podejście umożliwia szybką regulację tłumienia bez ruchu mechanicznego, zapewniając wyjątkową niezawodność i powtarzalność. Diody PIN są starannie wybierane i dopasowywane, aby zapewnić jednolitą wydajność w całym zakresie częstotliwości roboczej, podczas gdy specjalistyczne obwody polaryzujące utrzymują stabilną pracę w różnych warunkach środowiskowych i poziomach mocy.

• Mechaniczne systemy łopatkowe

Mechaniczny układ łopatek stanowi klasyczne, ale wysoce skuteczne podejście w konstrukcji tłumika zmiennego koncentrycznego. Ta metoda wykorzystuje precyzyjnie zaprojektowane łopatki, które obracają się w linii transmisyjnej, aby uzyskać kontrolowane tłumienie sygnału. Implementacja tej technologii przez Advanced Microwave wykazuje wyjątkową precyzję, z częstotliwościami roboczymi od 18 do 40 GHz. Łopatki są produkowane ze specjalistycznych materiałów, które utrzymują stałą wydajność w szerokim zakresie częstotliwości. Konstrukcja mechaniczna obejmuje łożyska o wysokiej precyzji i staranne rozważenie właściwości rozszerzalności cieplnej, aby zapewnić niezawodną pracę w różnych warunkach środowiskowych. To podejście jest szczególnie cenne w zastosowaniach wymagających dużej mocy i doskonałej liniowości.

Zaawansowane rozważania projektowe i optymalizacja wydajności

• Techniki dopasowania impedancji

Sukces koncentrycznego tłumika zmiennego w dużej mierze zależy od zaawansowanych technik dopasowywania impedancji. Tłumiki Advanced Microwave zawierają zaawansowane sieci dopasowujące, które utrzymują stałą wydajność w całym zakresie roboczym. Sieci te są starannie projektowane przy użyciu symulacji komputerowej i technik optymalizacji w celu uzyskania minimalnej zmienności współczynnika SWR i tłumienia wstawiania. Sekcje dopasowujące zawierają wiele etapów transformacji impedancji, wykorzystując precyzyjnie wyprodukowane komponenty, które zapewniają powtarzalność i niezawodność. To zaawansowane podejście skutkuje tłumikami, które utrzymują doskonałe charakterystyki dopasowania nawet podczas pracy przy maksymalnych ustawieniach tłumienia, co czyni je idealnymi do wrażliwych zastosowań pomiarowych i wysokowydajnych systemów komunikacyjnych.

• Optymalizacja obsługi mocy

Możliwość obsługi mocy stanowi kluczowy aspekt Współosiowy tłumik zmienny design. Produkty Advanced Microwave wyróżniają się w tej dziedzinie, oferując zaawansowane systemy zarządzania termicznego i solidne techniki konstrukcyjne. Tłumiki są projektowane z uwzględnieniem mechanizmów rozpraszania mocy, wykorzystując zaawansowane materiały i techniki konstrukcyjne, które zapewniają niezawodną pracę przy wysokich poziomach mocy. Cały produkt charakteryzuje się wykwintnym designem i wysoką precyzją, a wszystkie jego wskaźniki są porównywalne z podobnymi wysokiej jakości produktami zagranicznymi. Szczególną uwagę przywiązuje się do właściwości termicznych materiałów i ich interakcji przy wysokich częstotliwościach, zapewniając stałą wydajność nawet w wymagających warunkach.

• Kompensacja odpowiedzi częstotliwościowej

Osiągnięcie płaskiej odpowiedzi częstotliwościowej w szerokim paśmie wymaga wyrafinowanych technik kompensacji w konstrukcji tłumika zmiennego koncentrycznego. Implementacja Advanced Microwave obejmuje starannie zaprojektowane sieci kompensacji, które utrzymują stałe tłumienie w całym zakresie roboczym 18–40 GHz. Sieci te obejmują wiele etapów elementów zależnych od częstotliwości, które współpracują ze sobą, aby zminimalizować zmiany tłumienia w zależności od częstotliwości. Proces projektowania obejmuje rozległe modelowanie komputerowe i optymalizację, co skutkuje tłumikami, które utrzymują doskonałe charakterystyki płaskości w całym zakresie roboczym. To wyrafinowane podejście zapewnia niezawodną wydajność w zastosowaniach szerokopasmowych, w których stałe tłumienie w całej częstotliwości ma kluczowe znaczenie.

Procesy produkcyjne i kontroli jakości

• Metody montażu precyzyjnego

Produkcja tłumików koncentrycznych o zmiennej częstotliwości wymaga wyjątkowej precyzji i dbałości o szczegóły. Advanced Microwave wykorzystuje zaawansowane techniki montażu, które zapewniają stałą wydajność i niezawodność. Każdy tłumik przechodzi przez starannie kontrolowany proces montażu, który utrzymuje precyzyjne wyrównanie i odstępy między krytycznymi komponentami. Wiedza specjalistyczna firmy w zakresie produkcji wysokiej jakości tłumików działających w zakresie 18–40 GHz jest widoczna w ich wykwintnym projekcie i precyzyjnych procesach produkcyjnych. Podczas montażu używane są specjalne przyrządy i narzędzia do wyrównywania, aby zapewnić prawidłowe pozycjonowanie wszystkich komponentów, podczas gdy zaawansowane środki kontroli jakości weryfikują prawidłowy montaż na każdym etapie produkcji.

• Wybór i testowanie materiałów

Wybór materiałów odgrywa kluczową rolę w wydajności Tłumiki zmienne współosiowe. Zaangażowanie Advanced Microwave w jakość znajduje odzwierciedlenie w rygorystycznym doborze materiałów i procesach testowania. Każdy materiał składowy przechodzi obszerne testy w celu sprawdzenia jego właściwości elektrycznych i mechanicznych, zapewniając spójność i niezawodność produktu końcowego. Tłumiki firmy wykazują wyższą jakość i precyzję, a wskaźniki wydajności są porównywalne z wysokiej jakości produktami zagranicznymi. Szczególną uwagę zwraca się na stabilność materiałów w zależności od temperatury i czasu, zapewniając długoterminową niezawodność i spójną wydajność w wymagających zastosowaniach.

• Protokoły zapewnienia jakości

Zapewnienie jakości w produkcji tłumików koncentrycznych o zmiennej długości wymaga kompleksowych procedur testowania i weryfikacji. Advanced Microwave utrzymuje rygorystyczne procesy kontroli jakości w całym procesie produkcji, zapewniając, że każdy tłumik spełnia lub przekracza specyfikacje. Protokół testowy obejmuje szczegółowe pomiary wydajności RF, weryfikację mechaniczną i testy środowiskowe, gdy jest to wymagane. Częstotliwości robocze między 18 a 40 GHz są weryfikowane przy użyciu zaawansowanego sprzętu testowego, podczas gdy funkcje mechaniczne są sprawdzane pod kątem płynnej pracy i prawidłowej kalibracji. Ta dbałość o kontrolę jakości zapewnia, że ​​każdy tłumik zapewnia precyzję i niezawodność wymaganą w krytycznych zastosowaniach.

Podsumowanie

Tłumiki zmienne współosiowe stanowią krytyczny element nowoczesnych systemów RF i mikrofalowych, których zasady działania opierają się na precyzyjnej kontroli impedancji i manipulacji sygnałem. Advanced Microwave Technologies wykazało się wyjątkową wiedzą specjalistyczną w tej dziedzinie, dostarczając wysokiej jakości tłumiki, które spełniają wysokie wymagania dzisiejszych zastosowań.

Twoje poszukiwania niezawodnych i wydajnych tłumików koncentrycznych o zmiennej mocy kończą się tutaj. Advanced Microwave Technologies Co., Ltd, z naszym doskonałym systemem łańcucha dostaw i profesjonalnym zespołem ds. badań i rozwoju technicznego, jest gotowe spełnić Twoje specyficzne wymagania. Nasze produkty certyfikowane zgodnie z normą ISO:9001:2008 i zgodne z RoHS, wspierane przez nasze silne możliwości obsługi posprzedażowej, zapewniają pełną satysfakcję. Przekonaj się o zaletach współpracy ze światowym liderem w technologii mikrofalowej. Skontaktuj się z nami już dziś pod adresem sprzedaż@admicrowave.com aby omówić Twoje wyjątkowe wymagania i dowiedzieć się, w jaki sposób nasza wiedza specjalistyczna może przynieść korzyści Twoim projektom.
